Planner layout bagno per architetti e interior designer - La guida completa

Progettare un bagno che soddisfi i codici edilizi, le aspettative dei clienti e le realtà impiantistiche è uno dei compiti più critici in termini di dimensioni in qualsiasi progetto residenziale o commerciale. Un pianificatore di layout bagni di livello professionale trasforma questa sfida in un flusso di lavoro snello e privo di errori, combinando il posizionamento degli elementi, il controllo degli spazi liberi e la documentazione pronta per l'esportazione in un unico ambiente.

Questa guida copre ciò che architetti e interior designer devono sapere per pianificare layout bagni con sicurezza - dalle regole di spazio libero IBC e ADA alla generazione di layout alimentata da IA, ai modelli scaricabili e a un confronto diretto tra i principali strumenti di pianificazione bagni disponibili nel 2026. Che tu stia iterando un piccolo bagno ospiti di 5x8 o coordinando un bagno commerciale conforme all'ADA, troverai dati di riferimento, un processo passo dopo passo e raccomandazioni di strumenti per passare dal bozzetto schematico all'output pronto per la costruzione in modo più efficiente.

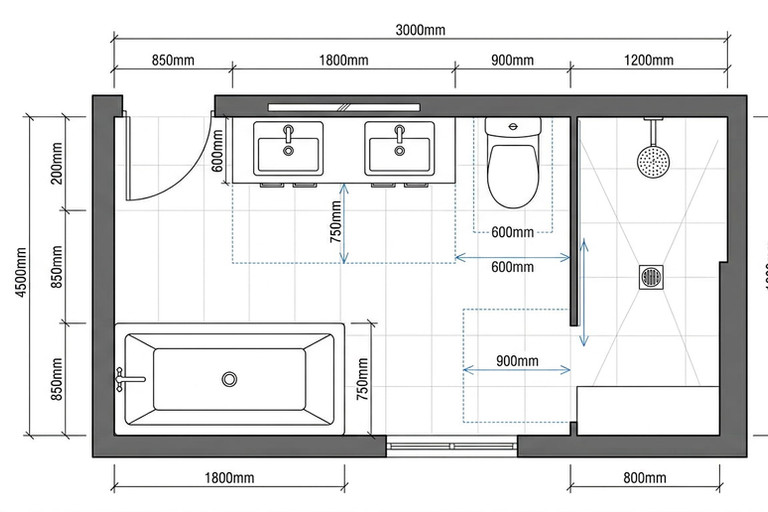

Un piano di layout bagno dimensionato che mostra il posizionamento degli elementi e gli inviluppi di spazio libero - la base della progettazione professionale di bagni.

Che cos'è un pianificatore di layout bagni e perché gli architetti ne hanno bisogno?

Come funziona un pianificatore di layout bagni

Un pianificatore di layout bagni è uno strumento di progettazione digitale che consente agli architetti e ai interior designer di disporre elementi, pareti, porte e componenti all'interno di una planimetria in scala prima dell'inizio della costruzione. I pianificatori di livello professionale in genere supportano posizionamento con trascinamento, annotazioni di dimensioni automatiche, controllo degli spazi liberi basato su norme e visualizzazione 2D o 3D con esportazione in formati professionali come DWG, PDF o Revit.

Nel suo nucleo, il pianificatore funziona permettendoti di definire i confini della stanza, importare o disegnare misure già costruite, e quindi posizionare water, docce, lavabi e zone di archiviazione su una griglia di coordinate. Il software calcola gli spazi liberi in tempo reale e segnala i conflitti rispetto al profilo normativo che selezioni.

Strumenti consumer vs. Pianificatori di layout bagni di livello professionale

Le app consumer come i pianificatori di stanze gratuiti basati su browser consentono ai proprietari di trascinare icone di arredamento generiche su una tela vuota. Raramente fanno rispettare i minimi di spazio libero, tipicamente mancano di un motore di controllo normativo e esportano solo immagini raster o PDF a bassa risoluzione.

I pianificatori di layout bagni di livello professionale differiscono in diversi aspetti critici:

• Controllo dello spazio libero consapevole del codice rispetto a IBC, ADA e modifiche locali

• Output dimensionati con schede degli elementi annotate

• Esportazione CAD e BIM in formati DWG, RVT e SKP

• Librerie di componenti con specifiche di installazione reali dai produttori

• Funzioni di collaborazione per il coordinamento multi-disciplinare

Dove si inserisce un pianificatore di layout nella documentazione progettuale?

Un pianificatore di layout per bagni si colloca tra la progettazione schematica iniziale e la documentazione costruttiva. Durante la fase schematica, consente di iterare rapidamente sulla disposizione dei componenti. Una volta approvato, il piano quotato si esporta direttamente nell'ambiente CAD o BIM per la redazione dei dettagli. Per i progettisti che gestiscono anche l'arredamento e lo styling spaziale, il pianificatore si integra naturalmente con flussi di lavoro più ampi basati su intelligenza artificiale per il design degli spazi che vanno oltre il bagno.

Questo ruolo significa che il pianificatore aiuta a ridurre il rifacimento nelle fasi successive. Gli errori individuati durante l'iterazione del layout - una linea centrale della toilette troppo vicina a una parete, uno swing della porta che taglia il mobile lavabo - vengono risolti prima che raggiungano i documenti costruttivi, dove i cambiamenti sono molto più costosi.

Punti Chiave

• Un pianificatore di layout per bagni realizzato per architetti deve andare oltre il drag-and-drop - ha bisogno di verifiche di distanze consapevoli del codice, output quotati ed esportazione in formati professionali come DWG e Revit.

• Ogni layout di bagno dovrebbe iniziare con i percorsi di impianto idraulico esistenti e i vincoli strutturali prima della disposizione dei componenti - non il contrario.

• I requisiti di distanza IBC e ADA differiscono significativamente - i professionisti dovrebbero verificare entrambi in ogni progetto, soprattutto per lavori multi-unità e commerciali.

• La generazione di layout basata su intelligenza artificiale funziona meglio come strumento di iterazione rapida che produce layout candidati da affinare per l'architetto, non come sostituto del giudizio professionale.

• I modelli di layout scaricabili e quotati (bagno piccolo, ensuite, conforme all'ADA, a forma di L, wet room) accelerano la progettazione schematica e riducono gli errori nelle presentazioni ai clienti nelle prime fasi.

• ArchiVinci combina la generazione di layout basata su intelligenza artificiale, gli avvisi automatici di conflitto normativo e l'esportazione CAD e BIM in un unico clic in un pianificatore di layout per bagni progettato per architetti e interior designer.

Come pianificare un layout del bagno: flusso di lavoro passo dopo passo

Il seguente flusso di lavoro in otto fasi rispecchia il modo in cui i professionisti esperti sequenziano tipicamente un progetto di pavimento per il bagno, partendo dai vincoli fissi e terminando con un'esportazione pronta per il cliente.

Fase 1: Raccogliere le misurazioni as-built e le posizioni degli impianti idraulici esistenti

Misura ogni parete, nicchia e cavità al quarto di pollice più vicino. Documenta le linee centrali degli scarichi esistenti, i raccordi di alimentazione e le posizioni dei condotti di ventilazione. Questi punti idraulici fissi determinano dove i sanitari possono essere posizionati senza costosi interventi di ridelineamento. L'uso di un misuratore laser migliora la precisione rispetto alle misurazioni con metro, soprattutto in stanze con geometria irregolare.

Fase 2: Identificare i vincoli strutturali (pareti portanti, sovrapposizione di pareti umide, travi del pavimento)

Segna le pareti portanti e la direzione delle travi del pavimento sul tuo progetto. L'impilamento di pareti umide (allineamento verticale dei muri dell'impianto idraulico su più piani) riduce la lunghezza dei tubi e i costi. Conferma la dimensione e la direzione della trave prima di indirizzare nuovi scarichi: una trave 2x8 limita la profondità di intaglio secondo la Sezione R502.8 dell'IRC e può limitare le opzioni di pendenza dello scarico. In caso di dubbi, consulta un ingegnere strutturale prima di impegnarti in un layout che richieda modifiche alle travi.

Fase 3: Contrassegnare l'apertura della porta, le posizioni delle finestre e i registri HVAC

Traccia l'arco di apertura completo della porta (tipicamente 90 gradi) e le altezze dei davanzali delle finestre. Annota eventuali registri di alimentazione o di ritorno HVAC che devono rimanere liberi. Questi elementi creano zone di esclusione che limitano dove i sanitari e gli elementi di mobilio possono essere posizionati.

Fase 4: Posizionare la toilette (verificare la distanza della bozza e la linea centrale dello scarico)

Posiziona la toilette per primo perché è collegata allo scarico più grande (tipicamente 3 o 4 pollici) e alla distanza di bozza più rigida (solitamente 12 pollici dalla parete finita alla linea centrale dello scarico, anche se alcuni produttori offrono modelli con bozza da 10 e 14 pollici). In ArchiVinci, il posizionamento di un sanitario verifica automaticamente la distanza di bozza rispetto alle specifiche del produttore selezionato ed evidenzia eventuali violazioni di clearance della linea centrale.

Fase 5: Posizionare la doccia o la vasca da bagno (posizione dello scarico e clearance della soglia)

Allinea lo scarico della doccia o della vasca con l'impianto idraulico sottostante esistente o proposto. Verifica la pendenza minima dello scarico (tipicamente 1/4 di pollice per piede secondo la maggior parte dei codici idraulici) e il clearance della soglia per accessi accessibili. ArchiVinci segnala pendenza insufficiente e conflitti di soglia in tempo reale mentre regoli la posizione del sanitario.

Passaggio 6: Aggiungere la Vanity, il Lavabo e le Zone di Stoccaggio

Posizionare la vanity in relazione alle linee di alimentazione e assicurarsi che lo scarico del lavabo si colleghi efficacemente allo stack di ventilazione. Lasciare spazio per lo swing delle porte dell'armadio e i pomelli dei cassetti. Le zone di stoccaggio (pensili medicali, colonne porta-biancheria) occupano lo spazio murario rimanente senza invadere gli spazi di clearance.

Passaggio 7: Verificare Tutti i Clearance secondo i Requisiti IBC e ADA

Eseguire una verifica completa del clearance prima di finalizzare il progetto del layout bagno. La Sezione 1210 dell'IBC e la Sezione 604 dell'ICC A117.1 definiscono le distanze minime per la linea centrale del water rispetto alla parete, il clearance anteriore dei sanitari e il raggio di rotazione accessibile. Il motore consapevole del codice di ArchiVinci ti permette di alternare tra profili IBC standard e ADA e individua qualsiasi conflitto. Verifica sempre con la versione del codice adottata dalla tua giurisdizione, poiché gli emendamenti locali possono alterare questi minimi.

Passaggio 8: Rivedere in 3D, Annotare ed Esportare per l'Approvazione del Cliente

Passare alla vista 3D per verificare le linee di vista, le scelte materiche e la sensazione spaziale. Annotare dimensioni, numeri di modello dei sanitari e codici di finitura. Esportare il layout finale come PDF quotato per la revisione del cliente o come DWG per la tua serie di documenti di costruzione - ArchiVinci supporta entrambi con un clic.

Dimensioni Chiave del Bagno e Regole di Clearance che Ogni Progettista Dovrebbe Conoscere

I clearance conformi al codice non sono suggerimenti facoltativi - sono minimi vincolanti che variano tra i requisiti IBC standard e gli standard ADA di progettazione accessibile più ristretti. Questa sezione consolida i valori di dimensione del bagno a cui i professionisti fanno riferimento più frequentemente in un'unica risorsa facilmente leggibile. Tieni presente che i valori riportati di seguito riflettono edizioni di codice comunemente adottate; verifica sempre rispetto all'edizione del codice specifica adottata dalla tua giurisdizione.

Dimensioni Minime della Stanza per Mezzo Bagno, Bagno Completo e Master Ensuite

Le seguenti sono linee guida ampiamente utilizzate per le dimensioni minime del bagno nel progetto residenziale. I minimi effettivi dipendono dalla selezione dei sanitari, dalla direzione dello swing della porta e dall'edizione del codice adottata dalla tua giurisdizione.

• Mezzo bagno (polvere): Circa 3 ft x 6 ft (18 mq) per un water e un lavabo a colonna

• Bagno completo: Circa 5 ft x 8 ft (40 mq) per un water, vasca/doccia e vanity

• Camera da letto principale con bagno: Tipicamente 8 ft x 10 ft o più grande (80+ sq ft) per doppio lavabo, doccia separata, vasca indipendente e compartimento WC chiuso

Distanze minime di accesso alle apparecchiature: WC, doccia, lavabo e vasca

Le distanze di seguito sono basate sull'IBC 2021 e sugli ADA Standards for Accessible Design. I valori specifici possono variare secondo edizioni precedenti o successive del codice o emendamenti locali.

• Asse centrale WC a parete laterale o ostacolo: minimo IBC 15 pollici; minimo ADA 18 pollici (intervallo 16-18 pollici a seconda della configurazione secondo ADA Standards Capitolo 6)

• Spazio libero davanti al WC: minimo IBC 21 pollici; minimo ADA 48 pollici per accesso in sedia a rotelle

• Dimensione minima interna doccia: IBC consente 30 x 30 pollici; doccia di trasferimento ADA richiede minimo 36 x 36 pollici

• Distanza anteriore lavabo: minimo IBC 21 pollici; ADA richiede spazio libero 30 x 48 pollici per accesso frontale

• Spazio vasca: minimo IBC 21 pollici lungo il lato aperto; ADA richiede spazio libero 60 pollici lungo l'intera lunghezza della vasca

Requisiti ADA e di accessibilità per layout di bagni

I bagni accessibili devono conformarsi agli ADA Standards for Accessible Design (Capitolo 6) e ICC A117.1 Sezione 604. I requisiti principali includono un raggio di rotazione di 60 pollici (o spazio di rotazione a T), barre di sicurezza presso il WC e nella doccia, e rubinetti a leva. Nei progetti residenziali multiunità, una percentuale di unità deve conformarsi a questi standard secondo le normative federali, statali e locali applicabili. La guida illustrata dell'U.S. Access Board agli elementi idraulici fornisce diagrammi utili per applicare questi requisiti nella pratica.

Oscillazione della porta e considerazioni sul codice di uscita

Le porte del bagno devono fornire un'apertura libera minima di 32 pollici (ADA richiede lo stesso). Le porte non devono oscillare nella zona di accesso richiesta di nessuna apparecchiatura. In bagni piccoli, considera porte scorrevoli o porte che si aprono verso l'esterno per preservare l'area utile del pavimento.

I codici di uscita richiedono che la porta sia azionabile dall'interno senza particolari conoscenze. I lucchetti per la privacy devono essere apribili dall'esterno in caso di emergenza. Consultare il vostro ispettore edile locale per eventuali requisiti specifici della giurisdizione relativi all'hardware delle porte o alle norme di uscita.

Tabella di riferimento rapido - IBC e ADA a confronto

Nota: Verificare sempre gli emendamenti del codice locale. Le giurisdizioni possono adottare versioni modificate dell'IBC o imporre requisiti più rigorosi. I valori riportati sopra si basano su edizioni comunemente adottate e devono essere confermati rispetto al codice applicabile del vostro progetto. ArchiVinci consente di selezionare profili di codice specifici della giurisdizione in modo che i controlli di distanza riflettano la posizione del vostro progetto.

Tipologie di layout per il bagno e modelli scaricabili per forma della stanza

Ogni forma di stanza presenta un diverso puzzle di layout. Le seguenti tipologie di layout per il bagno coprono le configurazioni più comuni che gli architetti incontrano. Ognuna include una breve descrizione, un caso d'uso ideale e considerazioni di progettazione chiave che potete applicare all'interno di qualsiasi planner di layout per il bagno.

Layout per bagno piccolo (5 ft x 8 ft e inferiore)

Il classico layout da bagno 5x8 prevede una vasca/doccia combinata standard lungo una parete da 5 piedi, una toilette accanto ad essa e un singolo lavabo di fronte alla porta. Questa configurazione massimizza il numero di elementi nell'ingombro pratico più piccolo. Il vincolo principale è mantenere lo spazio libero di 21 pollici di fronte sia alla toilette che al lavabo contemporaneamente. L'impianto idraulico è tipicamente concentrato su una parete bagnata per ridurre le corse dei tubi e diminuire i costi di installazione.

Layout per bagno a forma di L

Un bagno a forma di L si verifica quando la stanza si avvolge attorno a un ripostiglio, un cavedio o una colonna strutturale. Questa forma crea una naturale separazione delle zone - elementi bagnati (doccia e vasca) in un ramo, elementi asciutti (lavabo e toilette) nell'altro. La sfida progettuale è garantire che la ventilazione adeguata raggiunga la zona bagnata racchiusa. L'area minima consigliata è di circa 55-65 metri quadri a seconda delle proporzioni dei rami, sebbene i requisiti effettivi dipendano dalla selezione degli elementi e dagli spazi liberi previsti dal codice.

Layout per bagno in camera da letto e bagno principale

I bagni principali ensuite iniziano tipicamente a circa 80 metri quadri e presentano doppi lavabi, una doccia separata con cabina aperta e spesso una vasca indipendente. L'opportunità di progettazione è creare zone distinte per l'igiene, asciutta e per la toiletta. Collocare la toilette in uno scomparto chiuso della camera di scarico (minimo 30 x 60 pollici secondo l'IBC) aumenta la privacy. L'impilamento della parete bagnata con la cucina sottostante mantiene i costi dell'impianto idraulico gestibili.

Layout per bagno conforme all'ADA

Un bagno conforme all'ADA richiede un raggio di rotazione per carrozzina minimo di 60 pollici, una doccia con accesso a rampa o con trasferimento (minimo 36 x 36 pollici) e barre di sostegno presso la toilette e nella doccia. Il lavabo deve consentire lo spazio libero sotto il piano per un approccio in avanti con carrozzina. Questi requisiti tipicamente richiedono una dimensione minima della stanza di circa 8 x 8 piedi, sebbene l'ingombro esatto dipenda dalla geometria del layout, dalla selezione degli elementi e dal posizionamento della porta. Verificare sempre i requisiti rispetto alla guida del Capitolo 6 del Consiglio di accesso degli Stati Uniti.

Layout con stanza bagnata e doccia a filo pavimento

Un bagno bagnato elimina completamente la cabina doccia, trasformando l'intero pavimento in una zona impermeabilizzata. La variante doccia senza gradino confina la pendenza a un'area doccia definita mantenendo una soglia piatta per l'accessibilità. Entrambe richiedono un pavimento correttamente pendente (tipicamente una pendenza minima di 1/4 di pollice per piede per lo scarico) e un'impermeabilizzazione completa con membrana. I bagni bagnati sono sempre più specificati nei progetti di invecchiamento in loco e di design universale grazie al loro accesso senza barriere. I dettagli di impermeabilizzazione devono seguire le specifiche del produttore e i requisiti del codice edile applicabili per il sistema di membrana selezionato.

Scarica gratuitamente i modelli di layout per bagni (DWG, PDF, SKP)

ArchiVinci offre modelli di layout per bagni dimensionati gratuitamente in formati DWG, PDF e SKP che coprono tutti i cinque tipi di layout sopra indicati. Ogni modello include etichette degli elementi, dimensioni sulla linea centrale e involucri di spazio libero pre-disegnati secondo gli standard IBC. Scaricali per accelerare la prossima progettazione schematica o presentazione ai clienti.

Visita la libreria di modelli ArchiVinci per accedere alla serie completa. I modelli sono pronti per essere importati in AutoCAD, SketchUp o in qualsiasi lettore PDF. Verifica e adatta tutte le dimensioni rispetto ai requisiti normativi specifici del tuo progetto prima di presentare la richiesta di permesso.

Migliori strumenti di pianificazione del layout del bagno per architetti e interior designer

Cosa cercare in uno strumento professionale di pianificazione del layout del bagno

Prima di confrontare gli strumenti, stabilisci le tue priorità non negoziabili. Gli architetti e gli interior designer professionisti dovrebbero dare priorità a queste funzionalità in uno strumento di pianificazione del layout del bagno:

• Verifica dello spazio libero consapevole del codice - lo strumento segnala automaticamente le violazioni IBC e ADA?

• Output dimensionati - puoi esportare una planimetria annotata e in scala?

• Esportazione CAD e BIM - supporta nativamente DWG, RVT o SKP?

• Generazione del layout tramite IA - può suggerire disposizioni di elementi che puoi poi perfezionare?

• Profondità della libreria di elementi - include dati di rough-in di produttori reali?

• Collaborazione - puoi condividere i piani modificabili con consulenti e clienti?

Confronto delle funzionalità - ArchiVinci, MyArchitectAI, RoomSketcher, Planner5D, SmartDraw e SketchUp

Il seguente confronto riflette i set di funzionalità e i prezzi disponibili pubblicamente a partire dall'inizio del 2026. Le funzionalità e i prezzi possono cambiare; verifica i dettagli attuali sul sito web di ogni fornitore prima di prendere una decisione di acquisto.

Modelli di prezzi e licenze a confronto

La maggior parte dei tool consumer offre tier gratuiti generosi ma limita la risoluzione di esportazione o il formato. Il tier gratuito di ArchiVinci include la pianificazione del layout del bagno in 2D e il controllo del codice, mentre Pro sblocca la generazione AI, la visualizzazione 3D e l'esportazione DWG/RVT. SketchUp Pro richiede una tariffa annuale più elevata ma serve a uno scopo di modellazione più ampio oltre ai bagni. Per i dettagli completi sulle opzioni di piano di ArchiVinci, visita la pagina dei prezzi. I prezzi di tutti i tool sono soggetti a variazioni; verifica le tariffe attuali direttamente con ogni fornitore.

Per gli studi che gestiscono lavori residenziali in volume, i prezzi per postazione sono importanti. ArchiVinci e SmartDraw offrono piani mensili che si scalano in modo più flessibile rispetto alle licenze solo annuali.

Quale strumento di pianificazione del bagno si adatta al tuo flusso di lavoro

Se la tua priorità è realizzare rapidamente layout di bagni conformi al codice che si esportano direttamente in una pipeline CAD o BIM, ArchiVinci è una scelta ideale. Se lavori già estesamente dentro SketchUp per tutti i compiti di modellazione, il suo ecosistema di plugin può approssimare risultati simili di controllo del codice con setup aggiuntivo. Tool consumer come RoomSketcher e Planner5D servono bene i clienti proprietari di case per moodboard self-service ma generalmente mancano della precisione e delle funzioni di conformità al codice che i professionisti richiedono.

Pianificatore Layout Bagno ArchiVinci: Caratteristiche e guida pratica

Questa sezione illustra un caso d'uso pratico: pianificare un bagno per ospiti 5x8 da una tela bianca a un PDF dimensionato ed esportato utilizzando il pianificatore di layout del bagno di ArchiVinci.

Generazione di layout con AI: come funziona?

Inserisci le dimensioni della stanza, la posizione della porta e la posizione della finestra. Seleziona gli impianti di cui hai bisogno (wc, vasca/doccia combinata, singolo lavabo). Fai clic su Genera Layout. Il motore AI di ArchiVinci produce tre-cinque disposizioni candidate, ognuna rispettando il profilo di spazio libero che hai selezionato. La generazione in genere si completa in pochi secondi, anche se la velocità dipende dalla complessità dei vincoli.

Ogni layout candidato è completamente modificabile. Trascina qualsiasi impianto per regolare il posizionamento e il motore di spazio libero ricalcola in tempo reale. Questo ti permette di iterare rapidamente piuttosto che ridisegnare da zero - un significativo risparmio di tempo durante l'esplorazione schematica iniziale.

Controllo spazio libero consapevole del codice e avvisi di conflitto

ArchiVinci esegue controlli di conformità rispetto al profilo di codice selezionato (standard IBC, accessibilità ADA o un set di emendamenti locali personalizzati). Quando un elemento viola una distanza minima, un indicatore di conflitto rosso appare direttamente sulla planimetria con la clausola di codice specifica referenziata.

Ad esempio, se la linea centrale della toilette è posizionata a 14 pollici dalla parete laterale (sotto il minimo IBC di 15 pollici), l'avviso recita: "Spazio libero linea centrale toilette - 14 in rilevati, 15 in richiesti secondo IBC 1210." Questa specificità aiuta a eliminare le approssimazioni e supporta layout conformi al codice dalla fase schematica iniziale. Come con qualsiasi strumento automatizzato, i progettisti dovrebbero verificare i problemi segnalati rispetto all'edizione del codice adottata dalla loro giurisdizione.

Modalità Planimetria 2D e Visualizzazione 3D

Passa da una planimetria 2D precisa (con stringhe di quote, linee di centro e pattern di tratteggio) a una visualizzazione 3D renderizzata (con texture materiali, illuminazione e modelli di elementi). Le modifiche apportate in entrambe le modalità si sincronizzano automaticamente. La vista 2D è ideale per il coordinamento con l'appaltatore, mentre la vista 3D accelera l'approvazione del cliente. Per decisioni di stile interno più complesse, i progettisti possono anche applicare trasferimento di stile ai render interni per testare diverse direzioni estetiche senza ricreare il modello.

Opzioni di Esportazione: Compatibilità DWG, PDF, Revit e SketchUp

Una volta finalizzato il layout, esporta con un solo clic. I file DWG si importano in AutoCAD con layer pre-organizzati (elementi, quote, involucri di spazio libero). Le esportazioni Revit includono elementi mappati su family. Le esportazioni PDF si rendono a risoluzione di stampa con blocco titolo opzionale.

L'esportazione SKP SketchUp è supportata anche per gli studi che utilizzano SketchUp come ambiente 3D principale.

Prova il Planner per Bagni ArchiVinci

Pronto a pianificare il tuo prossimo layout di bagno? Prova il planner ArchiVinci gratuitamente - nessuna carta di credito richiesta. Inizia con il generatore di layout AI, controlla gli spazi liberi rispetto a IBC o ADA, ed esporta una planimetria quotata in pochi minuti.

Preferisci vederlo in azione prima? Guarda il video di presentazione sulla pagina del prodotto ArchiVinci.

Planimetria Bagno 2D vs. 3D: Scegliere la Modalità Giusta per il Tuo Flusso di Lavoro

Quando la Planimetria 2D è il Punto di Partenza Giusto?

• Iterazione schematica - i piani 2D sono più veloci da modificare quando si testano più disposizioni di elementi

• Markup dell'appaltatore - i professionisti del settore leggono più facilmente i piani 2D quotati rispetto ai render 3D

• Revisione del codice - la maggior parte dei dipartimenti edili accetta piani 2D, non modelli 3D

• Dimensione dei file e velocità - i file 2D sono più leggeri e si caricano più velocemente durante le sessioni di revisione collaborativa

Quando la visualizzazione 3D convince i clienti più rapidamente?

• Selezione di materiali e finiture - i clienti comprendono più immediatamente motivi piastrellati, colori dei piani di lavoro e stili degli elementi nei render 3D

• Comprensione spaziale - i non progettisti spesso faticano a leggere i piani 2D; una visita virtuale 3D riduce la confusione

• Presentazioni di progetto - le viste 3D renderizzate creano un'impressione polished e professionale nelle riunioni con i clienti

• Rilevamento dei conflitti - le viste 3D rivelano problemi di linee di vista e proporzioni (ad esempio, uno specchio del lavabo bloccato da un'apertura della porta) che i piani 2D possono nascondere

Come ArchiVinci collega la progettazione 2D e la presentazione 3D?

ArchiVinci non ti costringe a scegliere una modalità. Passare da 2D a 3D significa progettare con la precisione di un piano e presentare con la chiarezza di un modello renderizzato. Ogni annotazione dimensionale, posizionamento di elementi e verifica degli spazi si trasferisce tra entrambe le viste senza duplicazione di sforzi.

Questo flusso di lavoro dual-mode è particolarmente prezioso durante le riunioni con i clienti. Esamina il piano 2D per spiegare i vincoli normativi, quindi passa a 3D per mostrare come questi vincoli modellano l'esperienza spaziale reale. Quando i clienti vogliono esplorare una direzione di interior design completamente diversa, puoi modificare il progetto della stanza con l'AI e visualizzare l'anteprima della modifica senza ricominciare da capo.

Pianificazione del layout del bagno con AI vs. manuale

Come la generazione di layout con AI accelera la progettazione del bagno in fase iniziale?

La generazione di layout con AI risolve il problema della pagina bianca. Inserisci le dimensioni della stanza, i requisiti degli impianti e un profilo normativo, e riceverai molteplici arrangiamenti del bagno validi in pochi secondi. Questo è particolarmente utile quando stai esplorando opzioni per forme di stanze insolite o dimensioni ridotte dove l'iterazione manuale è lenta.

In un tipico progetto residenziale, la generazione con AI può comprimere significativamente la fase di layout schematico, liberando il progettista per concentrarsi su affinamenti, selezione dei materiali e comunicazione con il cliente.

Precisione e limitazioni dei piani del bagno generati con AI

L'AI gestisce bene la geometria e la conformità alle distanze quando riceve dati di input accurati. Rispetta le distanze minime, evita conflitti di swing delle porte e ottimizza i percorsi di circolazione. Tuttavia, non tiene conto delle condizioni specifiche del sito che esulano dagli input forniti.

• Prossimità della colonna di scarico - L'AI non rileva conflitti di impianto idraulico sottoterra a meno che tu non specifichi dove si trova la colonna

• Incognite strutturali - le condizioni nascoste (travi deteriorate, materiali contenenti amianto) richiedono una valutazione professionale e non possono essere dedotte da una planimetria

• Preferenze del cliente - le priorità soggettive come "voglio che la doccia guardi la finestra" richiedono un override manuale

• Sfumature normative locali - mentre ArchiVinci supporta profili di giurisdizione, gli emendamenti locali oscuri potrebbero comunque richiedere una verifica manuale con l'ufficiale edile locale

Importante: i layout generati con AI devono sempre essere revisionati da un architetto o ingegnere abilitato prima di passare alla documentazione costruttiva. L'AI è uno strumento di produttività, non un professionista abilitato.

Pianificazione manuale del layout del bagno: quando l'esperienza conta di più?

La pianificazione manuale è essenziale quando le condizioni del sito sono complesse o quando l'intento progettuale è altamente specifico. Un architetto esperto integra conoscenze che vanno oltre la geometria - la percezione di uno spazio, il gioco della luce attraverso una finestra, la privacy acustica tra un bagno e una camera da letto adiacente, e le realtà pratiche della sequenza costruttiva. Questi fattori sono difficili da quantificare o replicare per qualsiasi sistema AI attuale.

Un approccio ibrido: dalla bozza AI al layout finale affinato dall'architetto

Il flusso di lavoro più produttivo per molti studi combina entrambi gli approcci. Lascia che l'AI generi da tre a cinque layout candidati, esaminarli con il tuo giudizio professionale, seleziona il punto di partenza più forte e affinalo manualmente. Questo approccio ibrido cattura la velocità dell'automazione e la sfumatura dell'esperienza. Rispecchia il modo in cui i professionisti già utilizzano strumenti di interior design AI per produrre rapid variazioni concettuali prima di stabilire una direzione finale.

ArchiVinci è costruito intorno a questo modello ibrido. L'AI propone opzioni, l'architetto prende le decisioni, e ogni modifica è verificata rispetto al codice in tempo reale.

Errori comuni nei layout dei bagni e come evitarli

Ignorare le posizioni dei punti di scarico esistenti e la prossimità della colonna di scarico

L'errore: Progettare il layout del bagno in base all'estetica sola, scoprendo poi che lo scarico della toilette è lontano dalla colonna più vicina. Spostare uno scarico della toilette attraverso una soletta in calcestruzzo o attraverso le travi del pavimento aggiunge costi significativi e rischi di cronoprogramma a qualsiasi progetto.

La soluzione: Inizia sempre con le posizioni degli impianti idraulici esistenti come vincoli fissi. In ArchiVinci, inserisci prima le posizioni di scarico e colonna, e l'AI le rispetta durante la generazione del layout.

Spazi insufficienti intorno alla linea centrale della toilette

L'errore: Posizionare la linea centrale della toilette a meno di 15 pollici da una parete laterale o un'ostruzione, violando il minimo IBC. Questo è uno degli errori di distanza più comuni nei bagni stretti e una frequente ragione di correzioni nel controllo dei piani.

La soluzione: Verifica la distanza della linea centrale prima di bloccare il piano. Il motore consapevole del codice di ArchiVinci segnala questa violazione con il riferimento al codice specifico nel momento in cui posizioni l'apparecchio.

Trascurare i requisiti ADA nei progetti multi-unità o commerciali

L'errore: Progettare tutti i bagni secondo gli spazi liberi standard IBC senza considerare le unità conformi all'ADA richieste negli edifici plurifamiliari o commerciali. Questo errore spesso emerge tardivamente durante la revisione dei piani, costringendo a costosi redesign che avrebbero potuto essere evitati.

La soluzione: Identificare quali unità richiedono conformità ADA durante la fase di programmazione. Attivare il profilo di codice ArchiVinci su ADA per quelle unità in modo che ogni spazio libero sia verificato rispetto allo standard più rigoroso sin dall'inizio. Collaborare con il vostro consulente di codice per confermare il numero richiesto e la distribuzione delle unità accessibili.

Conflitti dello Spazio di Apertura della Porta con i Sanitari del Bagno

L'errore: Una porta del bagno che si apre verso l'interno e colpisce il water, il lavabo o la soglia della doccia. Oltre ad essere un potenziale problema di codice (le porte non devono ostruire gli spazi liberi richiesti), crea un'esperienza quotidiana frustrante per l'occupante.

La soluzione: Tracciare l'arco completo di apertura della porta sulla planimetria. Considerare porte scorrevoli o aperture verso l'esterno in layout ristretti. ArchiVinci disegna automaticamente l'arco di apertura ed evidenzia qualsiasi sovrapposizione con i sanitari.

Posizionamento Inadeguato della Ventilazione Rispetto alle Zone di Umidità

L'errore: Posizionare la ventola di scarico lontano dalla fonte primaria di umidità (la doccia) o direttamente sopra il water dove è meno efficace nell'eliminare il vapore della doccia. Una ventilazione inadeguata accelera la crescita di muffa e può portare a danni da umidità nel tempo.

La soluzione: Posizionare la ventola di scarico sopra o immediatamente adiacente alla doccia. Lo Standard ASHRAE 62.2 fornisce linee guida sui tassi di ventilazione per bagni residenziali in base al volume della stanza e ai pattern di utilizzo. Indicare i punti di installazione della ventola durante la pianificazione del layout, non come ripensamento durante il coordinamento elettrico.

Come Esportare e Condividere la Planimetria del Vostro Bagno

Formati di Esportazione Consigliati per Documenti di Costruzione vs. Presentazioni ai Clienti

Diversi destinatari necessitano di diversi deliverable da un progettista di layout per bagni. Per la consegna agli appaltatori, esportare un file DWG quotato con layer organizzati per tipo di sanitario, stringhe di quotatura e inviluppi di spazio libero. Per l'approvazione del cliente, un PDF renderizzato o un link 3D interattivo comunica l'intenzione di progetto più chiaramente di un disegno tecnico.

ArchiVinci consente di esportare entrambi dallo stesso file di progetto. L'esportazione DWG preserva i layer CAD, mentre l'esportazione PDF include un blocco titolo raffinato e un'opzione di render 3D su una seconda pagina.

Annotazione delle Dimensioni e delle Specifiche dei Componenti per il Passaggio al Contraente

Ogni progetto di bagno a livello costruttivo dovrebbe includere:

• Dimensioni complessive della stanza e misurazioni da parete a parete

• Linee di asse degli impianti per water, scarico lavabo e scarico doccia

• Distanze di rough-in dalle pareti finite

• Involucri di ingombro disegnati come contorni tratteggiati

• Tabella degli accessori con riferimento a produttore, modello e finitura

ArchiVinci genera automaticamente stringhe dimensionali e una tabella della lista degli accessori che si esporta insieme alla planimetria. Puoi anche utilizzare lo strumento AI per la colorazione della planimetria per aggiungere riempimenti con tratteggi di materiali e ombreggiature di zone al piano esportato per una comunicazione più chiara con l'impresa.

Condividere Visualizzazioni 3D Interattive Con i Client

I PDF statici funzionano, ma una visualizzazione 3D interattiva consente ai client di esplorare il bagno da qualsiasi angolazione, ingrandire i dettagli dei materiali e percepire le proporzioni spaziali. ArchiVinci genera un link cloud condivisibile a un modello 3D interattivo. I client lo aprono in qualsiasi browser moderno senza necessità di installare software.

Questa funzionalità può ridurre i cicli di revisione. I client individuano autonomamente le loro preoccupazioni - "Non mi ero reso conto che la porta della doccia si aprirebbe verso il mobile" - prima che il piano raggiunga i documenti di costruzione, dove i cambiamenti sono significativamente più costosi da implementare.

Domande frequenti

Qual è il miglior pianificatore gratuito di layout per bagni per architetti?

Il miglior pianificatore gratuito di layout per bagni per architetti è uno che include il controllo delle distanze consapevole del codice e i formati di esportazione professionale. ArchiVinci offre un livello gratuito con pianificazione 2D, controlli di distanza IBC ed esportazione PDF. SketchUp Free fornisce modellazione 3D ma manca il controllo del codice integrato. Per flussi di lavoro professionali, dai priorità agli strumenti che producono file DWG e segnalano automaticamente le violazioni delle distanze. Valuta qualsiasi strumento gratuito rispetto alle esigenze specifiche del tuo progetto prima di impegnarti in un flusso di lavoro.

Esiste un'app per pianificare il layout di un bagno in loco?

Sì, diverse app supportano la pianificazione del layout del bagno in loco da tablet o telefono. ArchiVinci funziona in un browser sulla maggior parte dei dispositivi moderni, permettendoti di inserire le misurazioni in situ e generare layout direttamente in loco. App dedicate come Planner5D offrono anche il disegno della stanza basato su tocco. Per i migliori risultati, abbina l'app a un telemetro laser per acquisire dimensioni accurate della stanza e verificare le misurazioni prima di lasciare il sito.

L'AI può progettare un layout di bagno sufficientemente accurato per la costruzione?

L'AI può generare layout di bagni che rispettino le distanze di sicurezza del codice e i vincoli dimensionali a un livello generalmente idoneo per l'esplorazione della progettazione schematica. Tuttavia, i piani generati da AI dovrebbero sempre essere riesaminati e convalidati da un architetto o ingegnere abilitato prima di procedere alla documentazione costruttiva. Le condizioni specifiche del sito - tracciati di pluviale nascosti, struttura deteriorata, emendamenti al codice locale e esigenze cliente uniche - richiedono un giudizio professionale che l'AI non può replicare.

Quali sono le dimensioni minime per un bagno completo?

Le dimensioni minime per un bagno completo standard (contenente una toilette, un lavabo e una vasca o doccia) sono approssimativamente 5 piedi per 8 piedi, o 40 metri quadri, secondo la pratica comune di progettazione residenziale. Ciò presuppone una vasca standard lungo la parete di 5 piedi e consente la distanza minima di 21 pollici IBC di fronte per la toilette e il lavabo. I bagni conformi all'ADA richiedono uno spazio significativamente maggiore per ospitare il raggio di rotazione della sedia a rotelle e le distanze di sicurezza dei sanitari accessibili. Verifica sempre le dimensioni minime rispetto alla versione del codice adottata dalla tua giurisdizione locale.

Quali sono i requisiti per il layout del bagno secondo l'ADA?

I requisiti di layout del bagno secondo l'ADA, come definiti nel Capitolo 6 degli Standard ADA per il Design Accessibile e nella Sezione 604 dell'ICC A117.1, includono un raggio di rotazione della sedia a rotelle di 60 pollici (o uno spazio di rotazione a forma di T), una doccia di trasferimento minima di 36 x 36 pollici, barre di sostegno alla toilette e alla doccia, un'apertura della porta con spazio libero minimo di 32 pollici e spazio per le ginocchia sotto il lavabo. I progetti residenziali multiunità e commerciali devono soddisfare questi requisiti per una percentuale specificata di unità come determinato dai regolamenti federali, statali e locali applicabili.

Come si pianifica un bagno piccolo 5x8?

Per pianificare un bagno piccolo 5x8, posiziona la vasca o la doccia combinata lungo la parete di 5 piedi di fronte alla porta. Posiziona la toilette accanto alla vasca con la sua linea centrale ad almeno 15 pollici dalla parete laterale secondo i requisiti IBC. Posiziona il lavabo sulla parete opposta alla toilette. Concentra tutti gli impianti idraulici su una parete bagnata per ridurre al minimo le tubazioni e ridurre i costi. Verifica che la distanza minima di fronte di 21 pollici sia mantenuta per ogni sanitario e controlla gli emendamenti del codice locale che potrebbero imporre requisiti aggiuntivi.

Cosa viene prima nella pianificazione di un bagno - l'impianto idraulico o il layout?

Le posizioni degli impianti idrici devono essere identificate e documentate prima di finalizzare il layout. Le linee di scarico esistenti, i raccordi di alimentazione e le posizioni dei camini di sfiato sono generalmente gli elementi più costosi da spostare. Iniziate registrando questi punti fissi dell'impianto idrico durante il rilievo dello stato di fatto, quindi progettate il layout dei sanitari intorno a essi. Questo approccio incentrato sull'impianto idrico aiuta a prevenire costosi instradamenti durante la costruzione.

È possibile spostare l'impianto idrico quando si riprogetta il layout di un bagno?

Sì, l'impianto idrico può essere spostato durante una riprogettazione del bagno, ma il costo e la complessità variano significativamente a seconda dell'entità dello spostamento. Lo spostamento delle linee di alimentazione è relativamente semplice. Lo spostamento delle linee di scarico è più complesso perché gli scarichi richiedono una corretta pendenza (tipicamente 1/4 di pollice per piede come minimo secondo la maggior parte dei codici idraulici) e prossimità a un camino di sfiato. Lo spostamento dello scarico della toilette attraverso una lastra di calcestruzzo è generalmente lo scenario più costoso. Fate sempre valutare le condizioni esistenti da un idraulico autorizzato prima di impegnarvi in un nuovo layout che richieda lo spostamento dello scarico.

Qual è la differenza tra un planner bagno 2D e 3D?

Un planner bagno 2D produce una planimetria dall'alto piatta con dimensioni, contorni dei sanitari e zone di spazio libero. Un planner 3D aggiunge altezza, materiali e visualizzazione renderizzata in modo da poter vedere lo spazio a livello degli occhi. I professionisti generalmente utilizzano il 2D per la verifica della conformità al codice e la documentazione per i contractor, e il 3D per le presentazioni ai clienti e la selezione dei materiali. Strumenti come ArchiVinci offrono entrambe le modalità con la possibilità di passare da una all'altra.
